TC25 钛合金锻造工艺研究

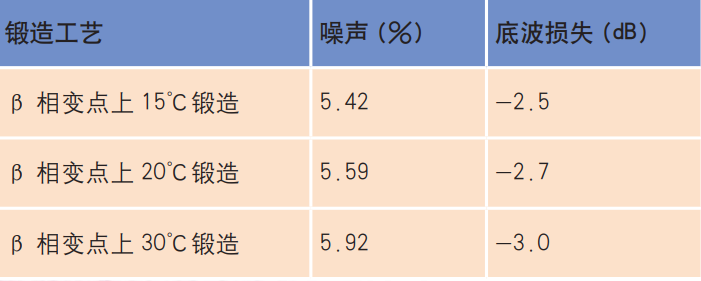

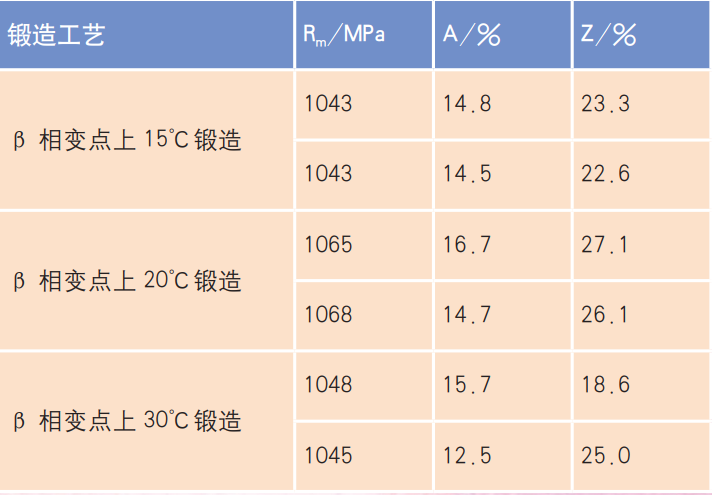

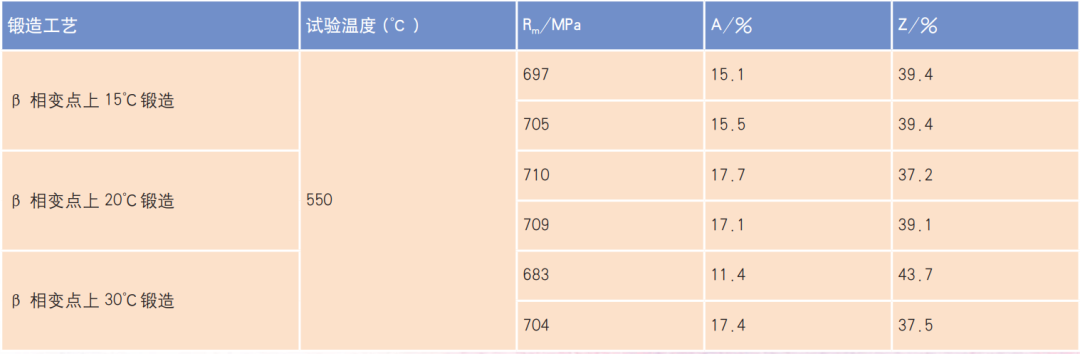

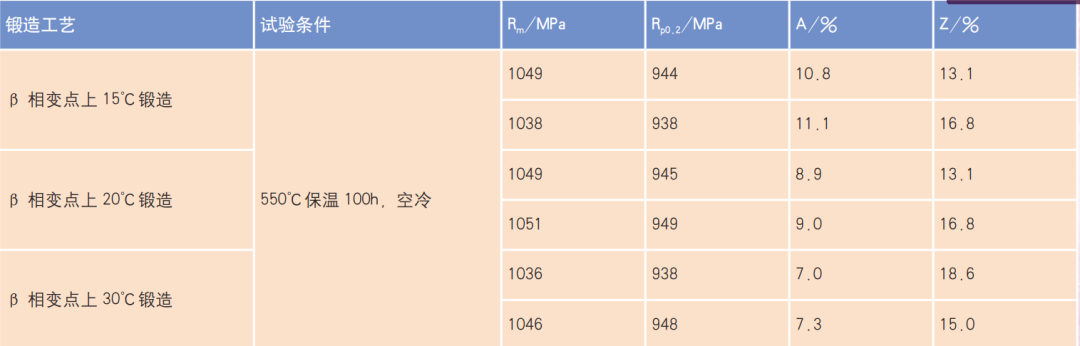

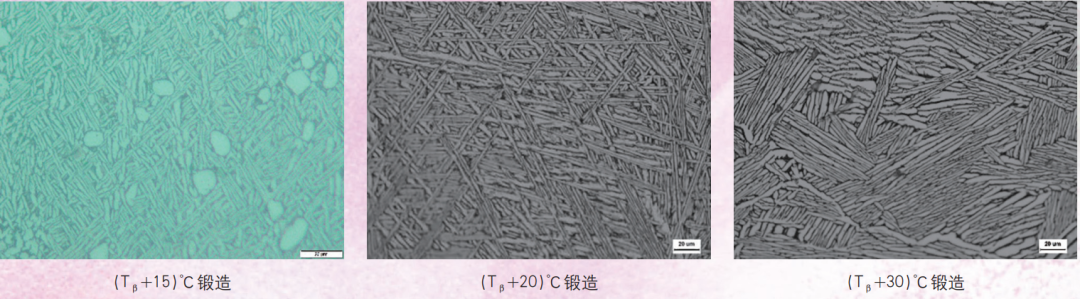

采用 β 相变点上 20℃锻造的 TC25 钛合金锻件显微组织为典型的网篮组织，且内部编织情况比较理想，室温拉伸、550℃高温拉伸、热稳定等性能均较好，采用该锻造工艺参数可生产出符合锻件标准且综合性能匹配最优的锻件。
